Automatický stroj pro soustružení ložiskových klecí JSS 320

Účel použití stroje

JSS 320 je stroj určený pro automatické obrábění lisovaných plechových ložiskových klecí. Obsluha stroje zakládá klece do speciálního upínacího přípravku na vřeteni stroje. Po spuštění automatického cyklu se uzavře pracovní prostor stroje a stroj provede obrobení klece dle programu. Po skončení obrábění stroj automaticky otevře dveře pracovního prostoru.

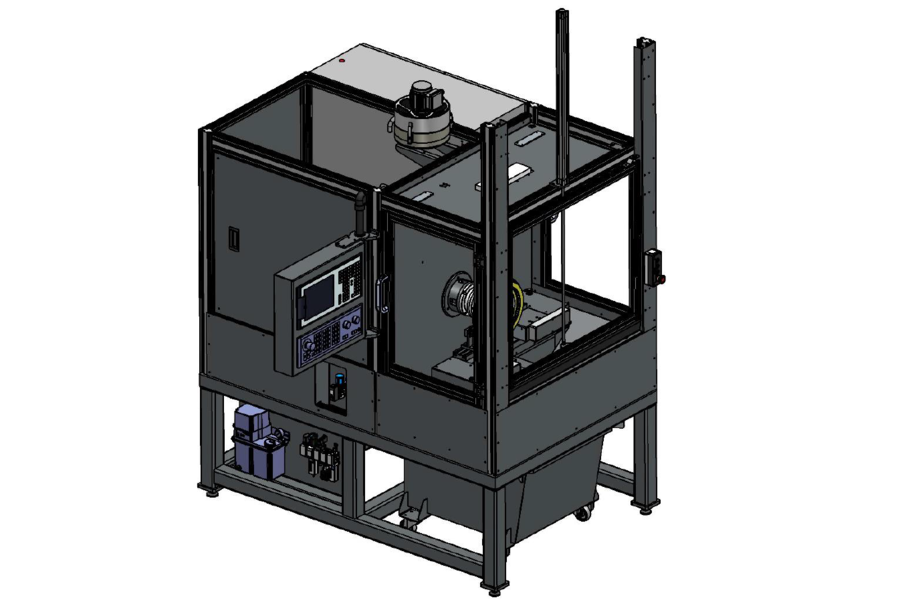

Obecný popis stroje

Základ stroje je tvořen svařovaným rámem z ocelových trubek čtvercového průřezu. Na rámu jsou upevněny dvě dvouosé pracovní stanice, vřeteník, hnací motor, rozvaděč a ochranný rám pracovního prostoru stroje.

Obráběný dílec se zakládá do upínacího přípravku umístěného na vřetenu stroje. Upnutí kusu zajišťuje pneumatický válec ovládaný nožním spínačem. Obrábění dílce provádí dvě cnc stanice poháněné servomotory.

Ochranný rám pracovního prostoru stroje je opatřen čelními posuvnými dveřmi ovládanými pneumatickým válcem a dvojicí bočních servisních dveří s elektrickými bezpečnostními zámky. Dveře pracovního prostoru jsou zaskleny bezpečnostním sklem. V zadní části rám zakrývá hnací motor vřetena a pneumatický upínací válec.

Na levém boku stroje je ve spodní části umístěna stanice úpravy stlačeného vzduchu, redukční ventil upínacího válce a mazací agregát pracovních stanic. Na levém boku se pak nachází také ovládací panel řídícího systému stroje.

Parametry stroje
