Laserové centrum CV 500

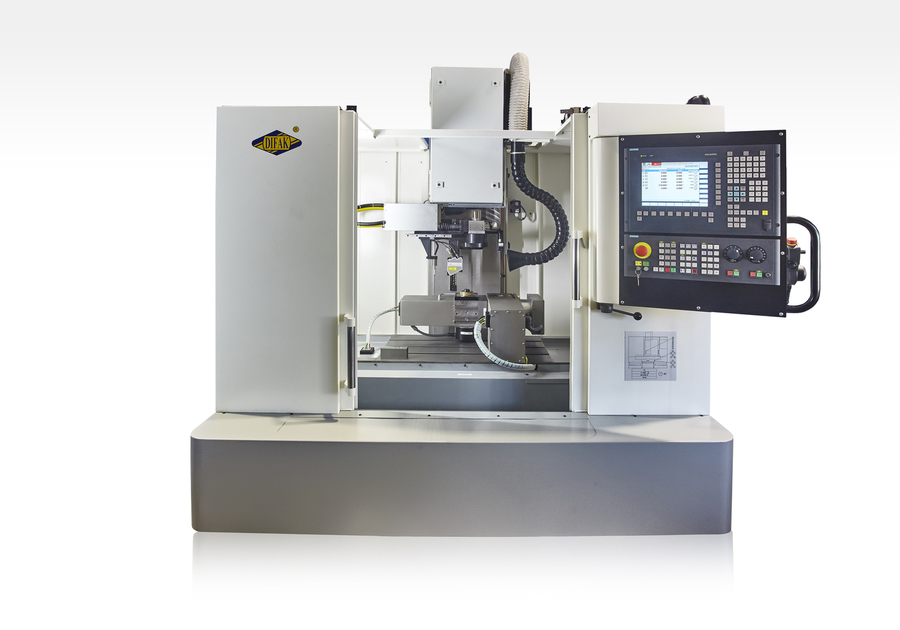

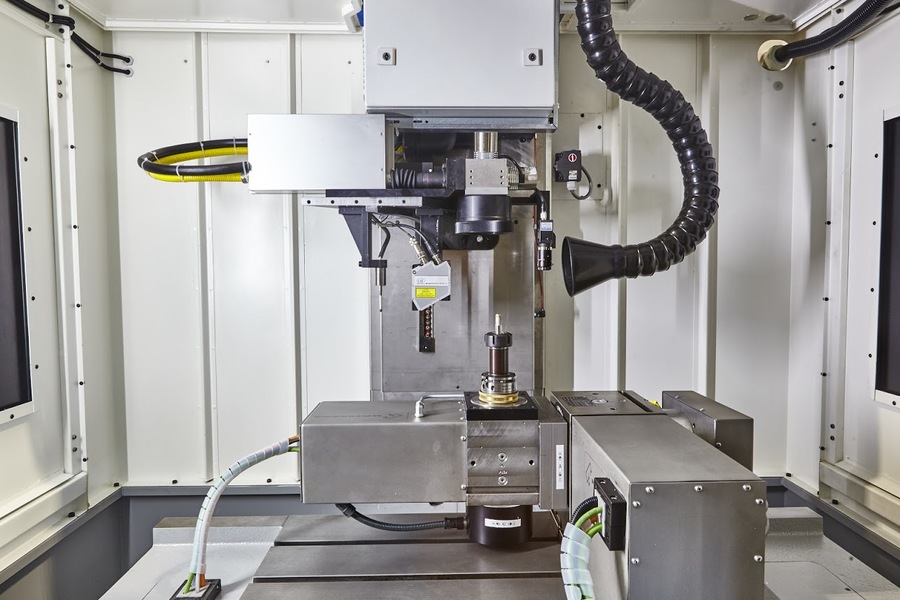

Moderní obráběcí centrum  sloužící k obrábění tvrdých materiálů pomocí laserového paprsku. Pětiosý CNC stroj je osazen laserovým generátorem. Stroj je vybaven lineárním vedením v osách X, Y, Z o pracovním rozsahu 500-500-500 mm. V osách X, Y se pohybuje pracovní stůl o rozměrech 800x500 mm. Na pracovním stole je upnut přesný polohovací stůl s naklápěním a otáčením ve dvou osách A a C. Osa Z je osazena komponenty pro laserové obrábění a to: laserovou hlavou, mechanickou sondou, laserovou sondou a snímací kamerou.

Pro řízení je instalován CNC systém SIEMENS - SINUMERIK 840D sl.

Charakteristické konstrukční prvky použité na stroji:

• pohyblivé části stroje (saně, stůl, hlava) jsou uloženy na valivých lineárních vedeních
• laserová hlava uložena na broušené desce, uloženo na přesném lineárním vedení
• digitální, střídavé regulační pohony SIEMENS pohánějící osy a otočný sklopný stůl
• otočný sklopný stůl doplněn o vysoce přesné přímé odměřování
• odměřování polohy lineárními optickými snímači
• řídící systém SINUMERIK 840D sl,
• instalováno odsávání prachových částic - vznikajících při laserovém obrábění

Zákazníkům je nabízena  možnost vývoje a konstrukce stroje dle jejich výrobních požadavků. U těchto strojů se snoubí spojení soudobé špičkové technologie jak v řídících systémech, tak v posuvových a vřetenových jednotkách konstruovaných přímo pro sériovou nebo speciální výrobu.
