Kooperace
Zakázková strojírenská kovovýroba

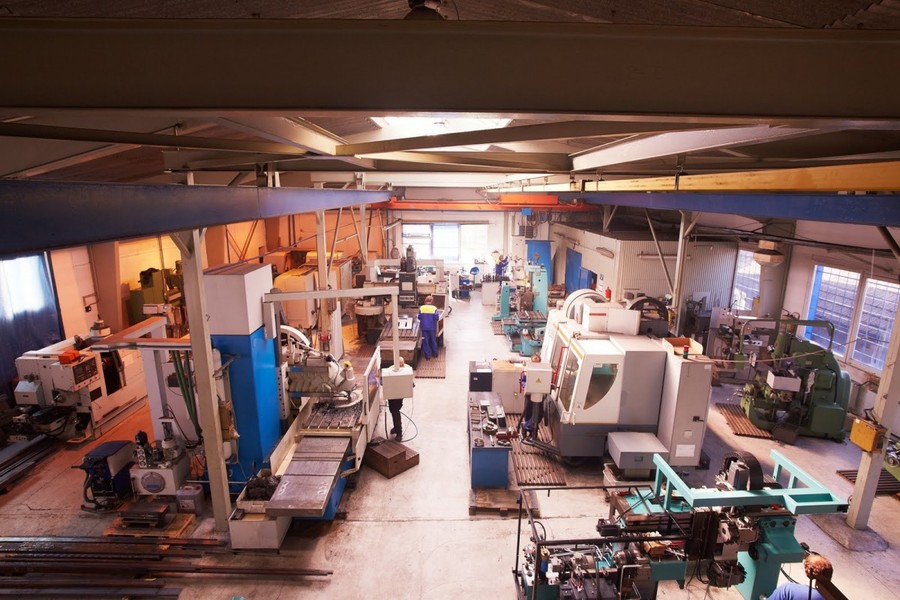

- Zakázkovou strojírenskou kovovýrobu zajišťujeme v naší zmodernizované provozovně ve Slapech
- Disponujeme rozsáhlým strojním parkem zaměřeným na frézování, soustružení a broušení
- Rádi pro Vás zpracujeme cenovou nabídku na kusovou i sériovou výrobu
- Své poptávky můžete zasílat v těchto formátech: PDF, DWG, DXF, STEP, TIF, JPG, PNG
- Využíváme nejmodernější CAM software Siemens NX CAM
Přehled základních parametrů vybraných obráběcích strojů:
DECKEL MAHO MH 1600C
| Rozsah pojezdu v ose X |
1600 mm |
| Rozsah pojezdu v ose Y |
800 mm |
| Rozsah pojezdu v ose Z |
700 mm |
| Heidenhain iTNC 530 |
|
| Počet řízených os |
4 |
| Otočný stůl, osa C |
1280 x 980 mm |
| Zatížení stolu |
3000 kg |
| Rozsah otáček vřetena |
20 - 4000 ot/min |
| Hlavní hnací výkon |
22 kW |
PINNACLE VMC 1600S (vertikální obráběcí centrum)
| Rozsah pojezdu v ose X |
1600 mm |
| Rozsah pojezdu v ose Y |
800 mm |
| Rozsah pojezdu v ose Z |
700 mm |
| Heidenhain iTNC 530 |
|
| Počet řízených os |
3 |
| Deska stolu |
1700 x 730 mm |
| Zatížení stolu |
3000 kg |
| Rozsah otáček vřetena |
20 - 6000 ot/min |
| Kužel vřetena SK 50 |
|
| Hlavní hnací výkon |
15/18kW |
| ATC (zásobník nástrojů) |
30x Pozice |
MCV 1000 SPEED (vertikální obráběcí centrum)
| Rozměry plochy pracovního stolu |
1300 x 670 mm |
| Rozsah pojezdu v ose X |
1016 mm |
| Rozsah pojezdu v ose Y |
610 mm |
| Rozsah pojezdu v ose Z |
720 mm |
| Max. hmotnost obrobku |
1200 kg |
| Přesnost stavění souřadnic |
0,01 mm |
| Přesnost najetí |
0,005 mm |
FSQ 80CNC (horizontální vyvrtávačka)
| Rozměry plochy pracovního stolu |
2000 x 800 mm |
| Rozsah pojezdu v ose X |
2000 mm |
| Rozsah pojezdu v ose Y |
1000 mm |
| Rozsah pojezdu v ose Z |
1000 mm |
| Max. hmotnost obrobku |
6000 kg |
| Hlava V ( vertikální ) přestavitelná |
180,-180 st |
| Hlava H ( horizontální ) přestavitelná |
180,-180 st |
| Přesnost stavění souřadnic |
0,01 mm |
|
Přesnost najetí
|
0,01mm |
STAMA ROBODRILL MC 010
| Rozměry pracovního stolu |
650 x 380 mm |
| Rozsah pojezdu v ose X |
500 mm |
| Rozsah pojezdu v ose Y |
380 mm |
| Rozsah pojezdu v ose Z |
300 mm |
| Rozsah otáček vřetena |
60 - 8000 ot/min |
| Zásobník nástrojů |
10 x pozice |
SPU 20CNC (CNC soustruh)
| Oběžný průměr nad lože |
600 mm |
| Točná délka |
700 mm |
| Točný průměr |
200 mm |
| Vřeteno |
5000 ot/min |
| Naháněné nástroje |
|
| Přesnost opakovaného nastavení polohy |
0,005 mm |
MASTURN 50 (CNC soustruh)
| Upínací sklíčidlo |
250 (315) mm |
| Točný průměr nad příčným suportem |
350 mm |
| Oběžný průměr za ložem |
500 mm |
| Průchod sklíčidlem |
77 mm |
| Vzdálenost hrotů |
1500 mm |
| Max. hmotnost obrobku |
350 kg |
| Přesnost opakovaného nastavení polohy |
0,015 mm |

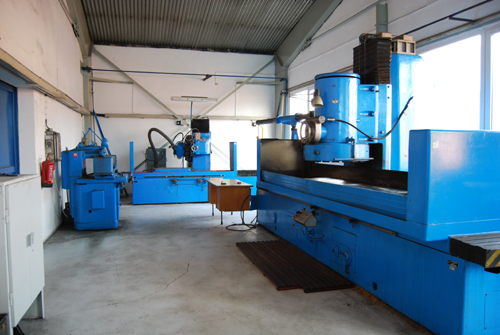

BRV 70 (bruska rovinná vertikální)
| Max. šíře obrobku |
700 mm |
| Max. délka obrobku |
2000 (3000) mm |
| Max. výška obrobku |
500 mm |
| Průměr brousícího kotouče |
750 mm |
| Max. zatížení stolu obrobkem |
1400 kp |
BUAJ 28 (bruska průměrů)
| Oběžný průměr |
280 mm |
| Vzdálenost hrotů |
1000 mm |
| Max. hmotnost obrobku v hrotech |
120 kg |
BPH 320A (bruska plošná)
| Upínací plocha stolu |
320 x 1000 mm |
| Podélný pohyb stolu - osa x |
1000 mm |
| Příčný pohyb stolu - osa z |
320 mm |
| Svislý pohyb stolu - osa y |
350 mm |
| Max. hmotnost obrobku |
280 kg |
BPH 20 (bruska plošná)
| Upínací plocha stolu |
200 x 630 mm |
| Podélný pohyb stolu - osa x |
630 mm |
| Příčný pohyb stolu - osa z |
230 mm |
| Svislý pohyb stolu - osa y |
350 mm |
| Max. hmotnost obrobku |
180 kg |
OPTIMUM S181G (pila s automatickým podavačem)
| Maximální průměr řezání |
200 mm |
Výroba

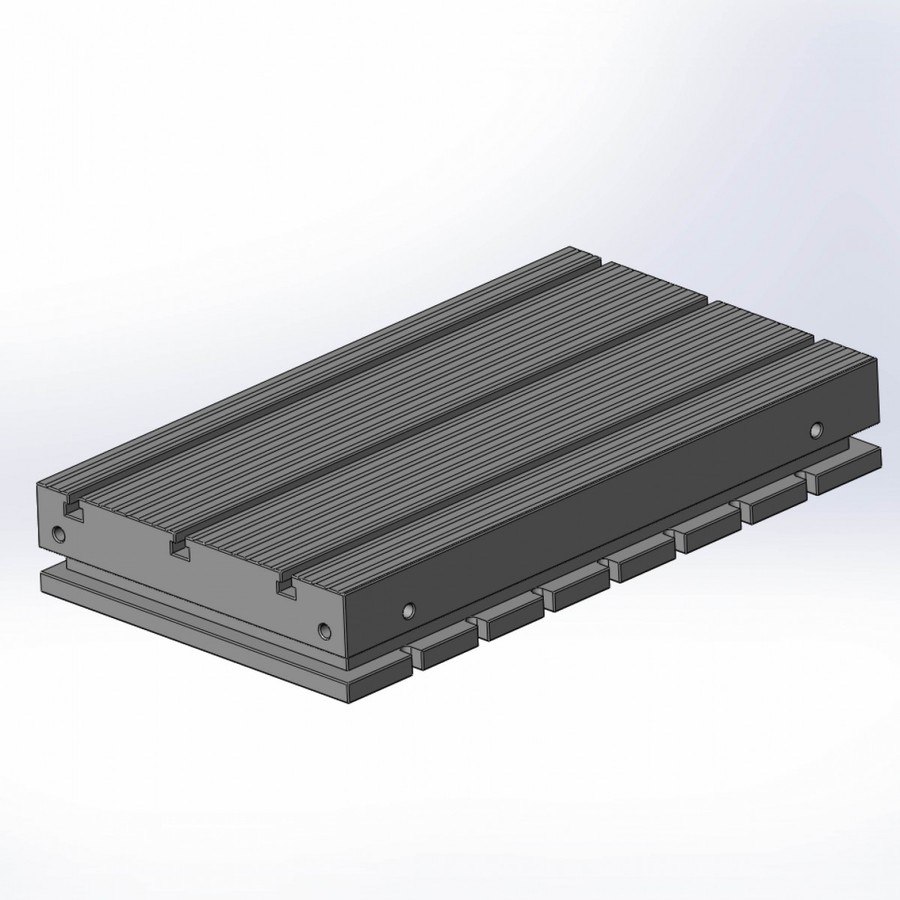

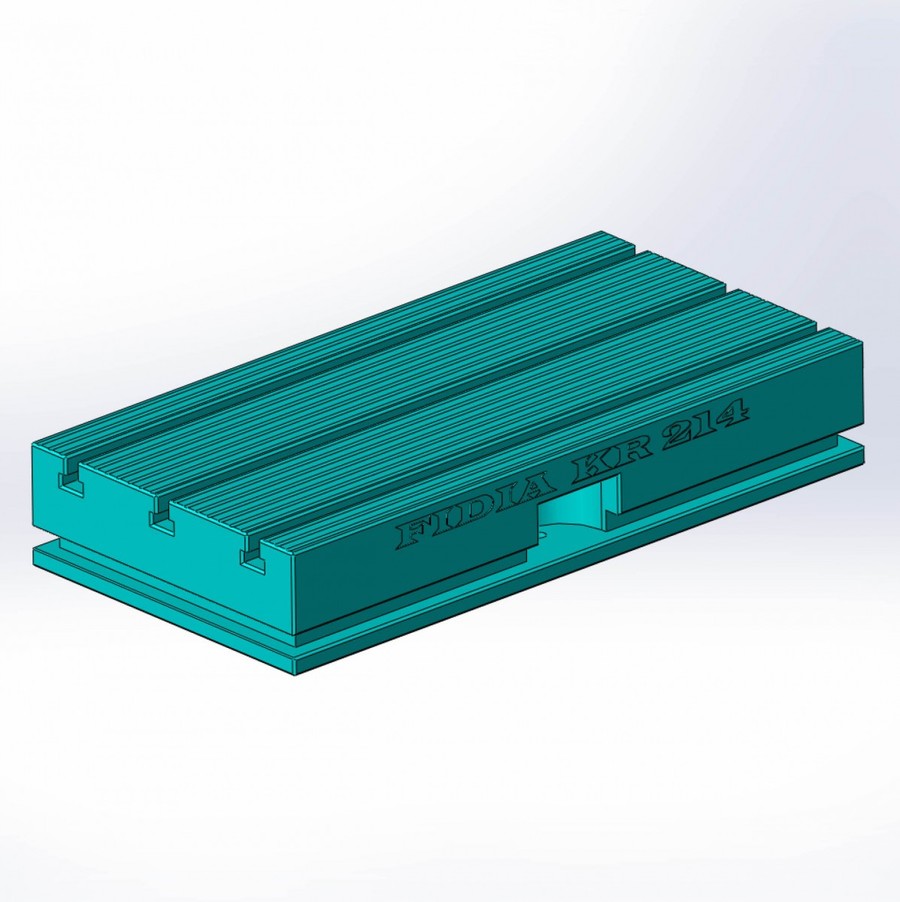

Upínací desky - Zakázková výroba upínacích desek včetně návrhu, nebo dle výkresové dokumentace zákazníka.

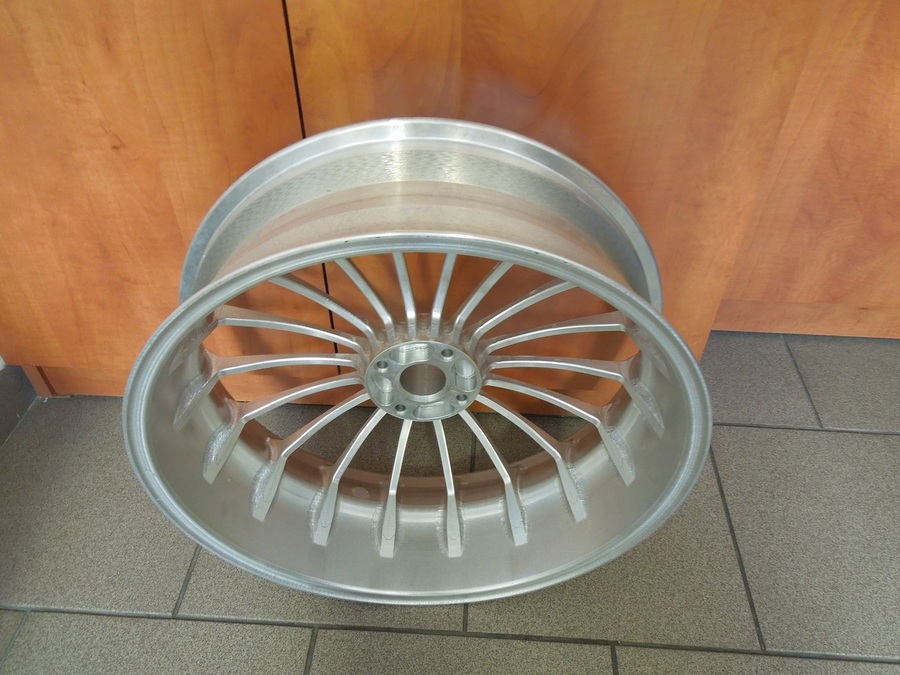

Opracování kol z lehkých slitin.
